SUS431不銹鋼介紹


　　標(biāo)準(zhǔn)：GB/T 1220-1992

　　SUS431不銹鋼用作具有較高的耐硝酸及有機(jī)酸腐蝕的零件、容器和設(shè)備。SUS431加工性能比14Cr17Ni2明顯改善，可代替代1cr17ni2使用。SUS431適用于制作要求較高強(qiáng)度、韌性、塑性和耐蝕性零部件及在濫潮濕介質(zhì)中工作的承力件。

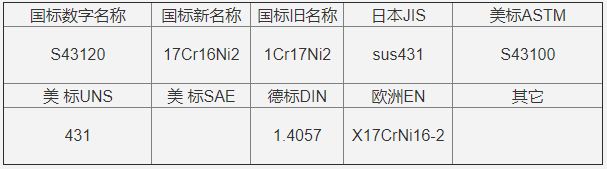

　　SUS431相近牌號(hào)


  　sus431相似牌號(hào)


　　SUS431不銹鋼力學(xué)性能


　　抗拉強(qiáng)度 σb （MPa）：淬火回火，≥1080

　　伸長(zhǎng)率 δ5 （%）：淬火回火，≥10

　　沖擊功 Akv （J）：淬火回火，≥39

　　硬度 ：退火，≤285HB

　　熱處理加熱溫度0/°C加熱抗拉強(qiáng)度延伸強(qiáng)度Rp0.2/MPa延伸率斷面收

　　方式RM/MPa≥A/%Z/%

　　≥ ≥≥

　　680~800空冷880~1350690~10501239

　　或爐冷


　　SUS431物理性能

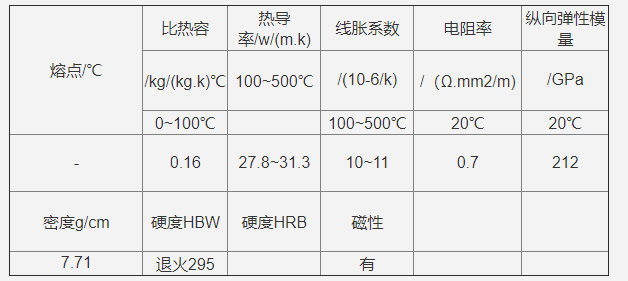

          ss431物理性能
　　熔點(diǎn)/℃比熱容熱導(dǎo)率/w/（m.k）線脹系數(shù)電阻率縱向彈性模量

　　/kg/（kg.k）℃

　　100~500℃/（10-6/k）/（Ω。mm2/m）/GPa

　　0~100℃ 100~500℃20℃20℃

　　-

　　0.16

　　27.8~31.310~110.7212

　　密度g/cm

　　硬度HBW硬度HRB磁性

　　7.71退火295 有

　　SUS431不銹鋼熱處理規(guī)范及金相組織


　　熱處理規(guī)范


　　1）退火，680～700℃高溫回火空冷；

　　2）淬火，950～1050℃油冷；

　　3）回火275～350℃空冷。

　　金相組織：組織特征為馬氏體型。



        sus431是馬氏體不銹鋼中強(qiáng)度與韌性搭配較好的一種鋼種，通過熱處理可以得到較高的強(qiáng)度和硬度。對(duì)氧化性的酸類 (一定溫度、濃度的硝酸、大部分的有機(jī)酸)，以及有機(jī)酸水溶液都有良好的耐蝕性。一般適用于制造硝酸，醋酸的生產(chǎn)和輕工、紡織等工業(yè)中的既要要求強(qiáng)韌性又耐腐蝕的軸，活塞桿，泵等零件以及容器、設(shè)備的應(yīng)用

　　SUS431不銹鋼價(jià)格



　　萬利鋼優(yōu)勢(shì)
　

原文標(biāo)題：SUS431不銹鋼

上一篇：SUS420不銹鋼

下一篇：SUS440C不銹鋼
