S390高速鋼
S390高速鋼簡介：
S390是鉻-鉬-鎢-釩-鈷粉末冶金高速鋼，屬于歐洲標準。該鋼由粉末冶金煉鋼技術冶煉而成，它比一般傳統(tǒng)工藝制作的一些高合金冷作工具鋼具有更好的機加工性能。添加鈷除了增加壓縮強度與高溫性能外，還稍微降低了韌性和硬化能力。熱處理過程中的尺寸穩(wěn)定性比常規(guī)制造高合金鋼好，而且容易預測。結合它的高硬度、高韌性以及高溫回火特性，意味著S390非常適合表面涂層，特別適合PVD涂層處理。

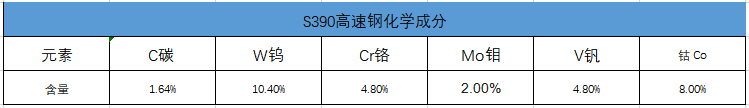

S390高速鋼化學成分：
S390高速鋼主要用途：
S390高達8.5%的含鈷量對熱強度/硬度、抗回火性以及彈性模量有著顯著的影響。高耐磨性和罕見的良好壓縮強度相結合能應用于重型成型操作模具。在某些冷作操作里，模具的工作面（如切割邊或成型面）可能達到超過200℃的溫度，這種狀況可以在高速壓制的模具中證實。同樣，在重型成型操作中期待模具的高溫發(fā)展性能。典型應用：
1、中碳鋼或高碳鋼的下料；
2、沖切已硬化鋼板或冷軋鋼帶；
3、切割工具，如齒輪加工工具、鉆孔、攻絲；
4、受到磨粒磨損的塑料模具；
5、塑料成形機的零件如：螺桿、料筒、噴嘴、注射頭、非回收抑制環(huán)形閥、粉碎刀等；
6、半導體IC模具，如：型腔、滑塊等。
S390高速鋼特性：
高耐磨性
高硬度下高壓縮強度
良好的整體淬硬性
良好的韌性
良好的熱處理尺寸穩(wěn)定性
良好的磨削性和機加工性
非常好的抗回火性
S390高速鋼表面處理：
冷作工具鋼為了降低摩擦和增加耐磨性，可以進行表面處理。通常大部分采用氮化、PVD、CVD產(chǎn)生耐磨表面涂層。S390特別適合碳化鈦、氮化鈦表層鍍膜。因為S390的碳化物分布非常均勻，使鍍膜的結合更好，并減少模具硬化過程中的尺寸改變。結合高強度和高韌性，是S390成為理想的PVD和CVD鍍膜基材。
S390高速鋼交貨狀態(tài)：
交貨硬度：退火狀態(tài)（300HB），熱軋、鍛制、冷拉鋼棒以退火狀態(tài)交貨，熱軋、鍛制鋼棒以退火+其他加工方法（剝皮、輕拉、磨光或拋光等）加工后交貨。
S390熱處理硬度：64-67HRC。
S390高速鋼價格
萬利鋼優(yōu)勢
原文標題：S390高速鋼
