DEX20高速鋼
DEX20高速鋼性能介紹
從日本原產(chǎn)地進(jìn)口大同的DEX20高速鋼具有細(xì)微均勻的一次碳化物組織，性能穩(wěn)定。含有多量的碳化物生成元素，獲得了很高的硬度，提高了鋼的耐磨損性和強(qiáng)度，減少了加工工序，提高了加工精度。由于碳化物組織的細(xì)微化，提高了切削性能，減少了熱處理變形。由于在高硬度的情況下具有極高的韌性，可以防止開(kāi)裂和變形。
大同DEX20高速鋼屬于一般通用型高速鋼，具有良好的磨削性能，由于碳化物組織的細(xì)微化，提高了它的被切削性，減少了熱處理變形方向的異方性和加工工藝，有效提高了加工精度和生產(chǎn)效率。DEX20高速鋼還具有比其他成份相當(dāng)?shù)膫鹘y(tǒng)冶煉高速鋼更優(yōu)越的性能，它獲得了從未有的硬度，提高了耐磨損性和強(qiáng)度，由于在高硬度領(lǐng)域內(nèi)具有極高的韌性，可以防止碎落和破裂。
DEX20高速鋼化學(xué)成分

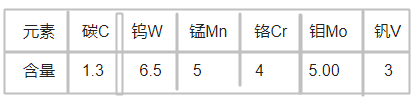

元素 碳C 鎢W 錳Mn 鉻Cr 鉬Mo 釩V
含量 1.3 6.5 5 4 5.00 3
DEX20高速鋼用途
大同DEX20粉末高速鋼適用于各種沖壓模具、模具部件（沖頭，銷(xiāo)桿等）、各種刀具、鐵頭、絲錐、冷溫鍛模具、冷軋輥、切齒工具等。
DEX20高速鋼熱處理
退火：退火溫度800～880℃，緩慢冷卻，硬度≤285HBS。
淬火、回火：
A）加熱溫度1180-1220℃，回火溫度540-590℃，硬度≥64HRC。
B）加熱溫度1100-1190℃，回火溫度550-580℃，硬度≥60HRC。
A）加熱溫度1180-1220℃，回火溫度540-590℃，硬度≥64HRC。
B）加熱溫度1100-1190℃，回火溫度550-580℃，硬度≥60HRC。
大同鋼號(hào)DEX20高速鋼熱處理?xiàng)l件
未灼燒前加工溫度未灼燒前加工硬度灼燒溫度灼燒之后加工溫度硬度
800~880℃緩冷285HB以下1180~1220℃540~570℃HRC64以上
1100~1190℃550~580℃HRC60以上
DEX20高速鋼價(jià)格
萬(wàn)利鋼優(yōu)勢(shì)
原文標(biāo)題：DEX20高速鋼
