cr12模具鋼
該模具鋼也是國(guó)際通用的冷作模具鋼之一，逐漸被更的鋼種如Cr12MoV、Cr12Mo1V1或基體鋼所取代。該模具鋼自前蘇聯(lián)的X12引進(jìn)，1957年時(shí)即已納入標(biāo)準(zhǔn)（YB-1957）。
Cr12模具鋼主要用于要求高耐磨受沖擊負(fù)荷較小的冷沖模工作零件（凸模凹模）、冷擠壓模的凹模等），由于具有明顯的優(yōu)點(diǎn)和缺點(diǎn)，使用受到一定限制。
1、名稱：Cr12模具鋼
類似似鋼材：210Cr12(ISO),日本的SKD1(JIS), 大同特鋼的DC1、日立金屬的CRD,歐洲進(jìn)口公司的K100，瑞典的SVERER3(UHB
2、用途：
Cr12模具鋼主要用于要求高耐磨受沖擊負(fù)荷較小的冷沖模工作零件（凸模凹模）、冷擠壓模的凹模等），由于具有明顯的優(yōu)點(diǎn)和缺點(diǎn)，使用受到一定限制
3、回火

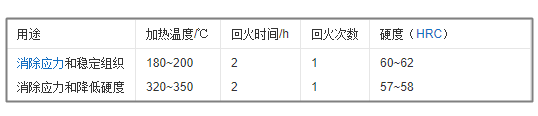

Cr12鋼推薦的回火規(guī)范
4、淬火
5、熱處理
熱處理規(guī)范：1)淬火,950～1000℃油冷;2)淬火980℃,油冷,180℃回火2h。 金相組織：回火馬氏體+未溶碳化物+殘余奧氏體。 交貨狀態(tài)：鋼材以退火狀態(tài)交貨。
6、工藝規(guī)范
?。?）臨界點(diǎn)溫度(近似值)
AC1=800°C、Ar1 =760℃。
（2）油韌性處理規(guī)范
加熱溫度850~860°c,以30℃/h的冷卻速度,降溫到630℃,出爐油冷, 硬度96~97HRB,破斷扭轉(zhuǎn)角溫度為950°C。該?藝的?的是提?鋼的塑性。
（3）普通等溫球化退火規(guī)范
850~870°C×3~4h,爐冷,740~760°C×4-5h,出爐空冷。硬度≤241HBW, 共晶碳化物等級(jí)≤3 級(jí)
（4）球化退火規(guī)范
退火溫度850~870℃,保溫時(shí)間2~4h,以30°C/h冷速爐冷到500 ~600°C,出爐空冷。等溫溫度730~750°C,等溫時(shí)間4~6h,爐冷到500~600°C,出爐空冷,硬度217 ~269HBw。
（5）普通淬火規(guī)范
淬火溫度950~1000電, 油冷,淬?硬度≥60HRC。
（6）真空淬火、回火規(guī)范
預(yù)熱溫度500~550℃,真空度0.1Pa,淬?溫度960~980°C,真空度1~10Pa, 冷卻介質(zhì):油或N2?,回?溫度80~240°C,硬度60 ~64HRC。 [1]
cr12模具鋼價(jià)格
萬(wàn)利鋼優(yōu)勢(shì)
原文標(biāo)題：cr12模具鋼
