1.2367模具鋼
1.2367模具鋼特性介紹
進(jìn)口的葛利茲1.2367 VICTORY ESR模具鋼屬于電渣重溶熱作模具鋼，組織更均勻，材質(zhì)更凈化，具有極好的耐熱性和高溫韌性，以及較高的耐熱疲勞性和耐磨性，適合在很高要求的工業(yè)環(huán)境中應(yīng)用，尺寸變化小、可進(jìn)行氮化處理、擁有良好的拋光性， 與同類模具鋼材相比具有更好的等向性。
1.2367模具鋼參考對應(yīng)鋼號
德國KIND＆CO標(biāo)準(zhǔn)鋼號：RPU模具鋼；歐洲進(jìn)口標(biāo)準(zhǔn)鋼號：W303模具鋼
1.2367模具鋼化學(xué)成分

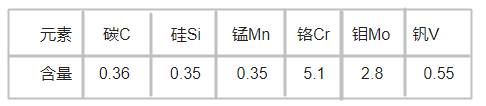

元素 碳C 硅Si 錳Mn 鉻Cr 鉬Mo 釩V
含量 0.36 0.35 0.35 5.1 2.8 0.55
1.2367模具鋼用途
葛利茲1.2367模具鋼主要用在高壽命要求的熱鍛模；鋁、鋅壓鑄模； 鋁合金擠壓模、銅合金擠壓模；輕合金壓力鑄造模具； 模鍛模仁和嵌件；擠壓模具；重合金模具模架及內(nèi)導(dǎo)套；重輕合金壓力成形模具等。
1.2367模具鋼加工與處理
出廠狀態(tài)： 軟化退火，有良好的微觀結(jié)構(gòu)，硬度更大至229HB 可按照客戶要求預(yù)硬，運(yùn)用狀態(tài)50-55HRC。
沖擊強(qiáng)度：無缺口試樣10x7x55 mm，熱處理至44-46HRC VDG;M82 Ed.02/1993 250J，可按客戶要求定制。
超聲波檢測：ASTMA388 - FBHmax. 3mm（1/8inch）或者SEP1921 – test group3–classE,e。
純凈度：按照ASTME45方法A，A硫化物≤ 0.5，B氧化物，C硅酸鹽和D球狀氧化物各≤1或者DIN50602–K1≤10，可按客戶要求定制。
普通淬火、回火規(guī)范次預(yù)熱溫度540～650℃，每25mm保持約30min，第二次預(yù)熱溫度845～870℃，每25mm保持約30min，奧氏體化溫度1030～1070℃（推薦1050），每25mm保持約30min，淬火介質(zhì)為氣或油，回火溫度500～650℃，每25mm保持約60min以上、空冷。
1.2367模具鋼價格
萬利鋼優(yōu)勢
原文標(biāo)題：1.2367模具鋼
