PX4模具鋼
PX4模具鋼介紹
大同DAIDO PX4塑膠模具鋼是出廠硬度為30-33HRC的預(yù)硬化鋼，可直接刻模加工后付諸使用以精心設(shè)計(jì)的制造工藝，得到了相當(dāng)均勻的組織及硬度，從而鏡面拋光性及蝕花加工性優(yōu)良，放電加工后表面硬化層的硬度低，便于拋光。

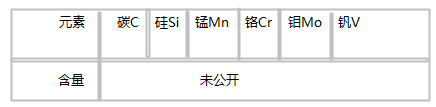

PX4模具鋼化學(xué)成分
PX4模具鋼用途
大同DAIDO PX4塑料模具鋼可適合于大批量生產(chǎn)的塑膠模具和大型鏡面模具，如：汽車尾燈、鏡殼、前擋板攝像機(jī)、電視機(jī)殼、洗衣機(jī)內(nèi)外殼、冰箱內(nèi)殼、水桶、熱塑性塑膠注塑模具、擠壓模具、熱塑性塑料吹塑模具、重載模具主要部、冷結(jié)構(gòu)制件等。
PX4模具鋼加工處理
加硬處理：為提高模具壽命達(dá)到80萬模次以上，可對預(yù)硬鋼實(shí)施淬火加低溫回火的加硬方式來實(shí)現(xiàn)。淬火先在500-600℃預(yù)熱2-4小時(shí)，然后在850-880℃保溫一定時(shí)間，至少2小時(shí)，放入油中冷卻至50-100℃出油空冷，淬火后硬度可達(dá)50-52HRC，為防止開裂應(yīng)立即進(jìn)行200℃低溫回火處理，回火后，硬度可達(dá)48HRC以上。
氮化處理：氮化處理可得到高硬度表層組織，氮化后的表層硬度達(dá)到57-60HRC模具壽命可達(dá)到100萬次以上，氮化層具有組織致密，光滑特點(diǎn)，模具的脫模性及抗?jié)窨諝饧皦A液腐蝕性能提高。
PX4模具鋼總結(jié)：
進(jìn)口日本大同的PX4預(yù)硬塑膠模具鋼是P20模具鋼改良品種，PX4模具鋼通過真空脫氣處理，組織的均勻程度好，鋼質(zhì)純凈，材料表面和中心的硬度均一性比P20等塑膠模具鋼有所提高，其切削性和鏡面加工性在30HRC級的材料中更為良好。它以焊接開裂敏感性低的成分平衡進(jìn)行設(shè)計(jì)，改善了焊接性，有介紹即使省略預(yù)熱和焊后加熱或只在200℃進(jìn)行，也不易出現(xiàn)焊接開裂，焊接性能在同一級別的鋼材里面是更好的。
PX4模具鋼價(jià)格
萬利鋼優(yōu)勢
原文標(biāo)題：PX4模具鋼
