1.2311模具鋼
1.2311模具鋼介紹
1.2311預(yù)硬塑膠模具鋼，經(jīng)熱處理后，加工及拋光性能良好，更適宜電火花加工。可用于一般制造大型塑膠模具及用做塑料模模架。
1.2311鋼，德國(guó)模具鋼，該鋼經(jīng)“超純凈”工序生產(chǎn)，預(yù)硬化，呈現(xiàn)高度的微觀純凈及優(yōu)良的均質(zhì)結(jié)構(gòu)，優(yōu)良的拋光性及光蝕刻花性。經(jīng)熱處理后，加工及拋光性能良好，可進(jìn)行氮化處理，適于鍍鉻等表面處理，材質(zhì)硬度均勻（至400mm厚），良好的韌性，良好的機(jī)械加工性能。金組織為馬氏體及貝氏體組織。
德國(guó)葛利茲1.2311塑膠模具鋼是一款可普通拋光、可施以氮化、可普通鍍鉻及曬紋、橫截面硬度均勻（至400mm厚）、以及較好的韌性和機(jī)械加工性能的常規(guī)熔煉 （EF+LF+VD）模具鋼，對(duì)于更高要求曬紋及拋光的客戶我們推薦使用XPM或者XPM VICTORY ESR材料。

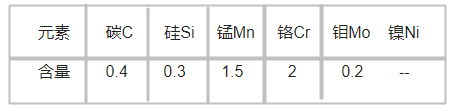

1.2311模具鋼化學(xué)成分
元素 碳C 硅Si 錳Mn 鉻Cr 鉬Mo 鎳Ni
含量 0.4 0.3 1.5 2 0.2 --
1.2311模具鋼特性
高的拋光性能，良好的加工性，優(yōu)良的強(qiáng)韌性，可淡化處理或鍍鉻。
● 真空脫氣精煉處理鋼質(zhì)純凈，適合要求拋光或蝕紋加工塑膠模。
● 預(yù)硬狀態(tài)供貨，無需在熱處理可直接用于模具加工，縮短工期。
● 經(jīng)鍛軋制加工，組織致密，超聲波檢驗(yàn)，無氣孔，針眼缺陷。
1.2311模具鋼熱處理
加硬處理：
為提高模具壽命達(dá)到80萬模次以上，可對(duì)預(yù)硬鋼實(shí)施淬火加低溫回火的加硬方式來實(shí)現(xiàn)。淬火時(shí)先在500-600℃預(yù)熱2-4小時(shí)，然后在850-880℃保溫一定時(shí)間（至少2小時(shí)），放入油中冷卻至50-100℃出油空冷，淬火后硬度可達(dá)50-52HRC，為防止開裂應(yīng)立即進(jìn)行200℃低溫回火處理，回火后，硬度可保持48HRC以上
氮化處理
氮化處理可得到高硬度表層組織，氮化后的表層硬度達(dá)到650-700HV
?。?7-60HRC）模具壽命可達(dá)到100萬次以上，氮化層具有組織致密，光滑特點(diǎn)，模具的脫模性及抗?jié)窨諝饧皦A液腐蝕性能提高。
溫度20——200°C/20——400°C,線脹系數(shù)：12.6×10K/13.5×10K。
1.2311模具鋼用途
●熱塑性塑膠注塑模具，擠壓模具。
● 熱塑性塑料吹塑模具。
● 重載模具主要部件。
● 冷結(jié)構(gòu)制件。
1.2311模具鋼價(jià)格
萬利鋼優(yōu)勢(shì)
原文標(biāo)題：1.2311模具鋼
